SDS5000X 系列超級熒光示波器主要特性

帶寬350 MHz, 500 MHz, 1 GHz
      實時采樣率 5 GSa/s
      存儲深度 250 Mpts
      波形刷新率500,000 wfm/s（Sequence模式）
      混合信號測量（MSO）

多點觸摸，遠程控制

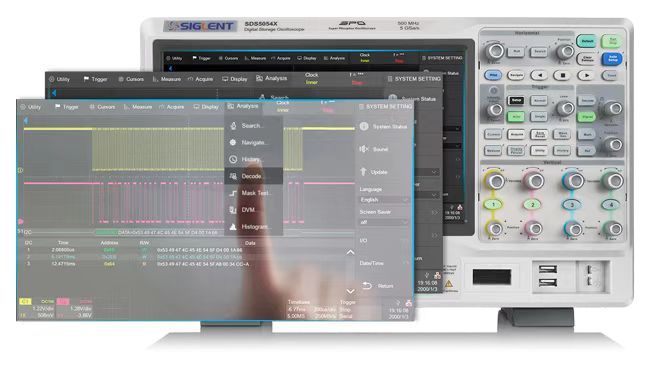

      SDS5000X配備10.1英寸觸屏，可快速調整波形位置，設定區域觸發，進行參數選擇和設置。SDS5000X支持多達幾十種參數測量，如果用傳統的旋鈕進行選擇，無疑會耗費大量時間，觸屏選擇，省時省力。此外，SDS5000X還支持外接鼠標和鍵盤。

網頁遠程控制(Webserver)，無需安裝大容量的驅動程序即可遠程控制示波器，通過后端VGA接口，可進行測量結果演示。同時，SDS5000X也配備了免費的上位機軟件，支持SCPI編程命令。

豐富的觸發類型

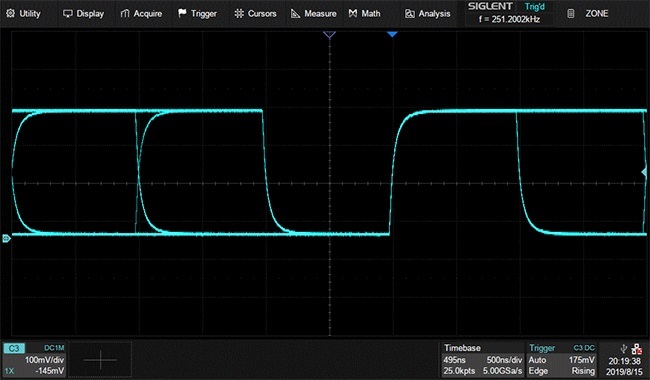

      SDS5000X支持多達11種智能觸發類型，能快速觸發不同特征的信號。比如使用欠幅觸發（Runt）可快速在設定幅度值處觸發。

特殊的信號使用傳統的觸發類型可能需要進行接近20步的設置步驟，為此，SDS5000X在所有觸發類型上面都增加了區域觸發功能。通過簡單的畫定觸發區域框即可對復雜信號進行‘’一步觸發‘’。

SDS5000X支持的觸發源包括4個模擬通道，16個數字通道，EXT,EXT/5,AC Line。

覆蓋多種行業的串行協議觸發和解碼
      SDS5000X提供多種串行協議觸發和解碼，覆蓋多個行業。
       I2C, SPI : 嵌入式串行協議觸發及解碼
      UART :PC串行協議觸發及解碼
      CAN, CAN FD, LIN, FlexRay :汽車串行協議觸發及解碼
      I2S:音頻串行協議觸發及解碼
      MIL-STD 1553B :航空航天串行協議觸發及解碼

強大的測量功能
      SDS5000X目前可支持超過55種參數測量。高級測量功能可同時測量12種參數，并以趨勢圖的形式顯示參數值變化趨勢。打開統計功能可顯示參數當前值，平均值，最小值，最大值，標準差和統計次數。并且參數值分布情況可以直方圖的方式形象展示，比如在測時鐘抖動時，可直觀看到抖動的分布情況。

如果要選擇特定的區域進行測量，可使用門限測量功能，然后移動光標進行區域選擇。

測量的信源選擇包括模擬和數字通道以及Zoom之后的信號，MATH波形，Ref波形。

多合一的示波器
      SDS5000X集多種功能于一體，大大節省了空間并給用戶提供了更多的價值。

16通道邏輯分析儀
      25 MHz隔離信號源模塊，可配合波特圖功能進行電源環路響應測試
      模板測試
      數字萬用表
      波特圖功能
      電源分析軟件
      計數器
      頻率計
