開關電源不同于線性電源，開關電源利用的切換晶體管多半是在全開模式及全閉模式之間切換。為增進大家對開關電源的認識，本文樂信智測工程師將對開關電源以及開關電源的使用注意事項予以介紹。
一、開關電源介紹
開關電源輸出電壓的高低就是靠開關管導通時間長短來決定，所以叫開關電源。開關電源采用電子元器件和小型高頻變壓器制作而成。工作原理是高壓電(市電220V)直接由二極管變成高壓直流電，再經高頻開關變換電路，轉換成高頻低壓脈沖電源，再經二極管整流，電容濾波，蕞后變成平滑的低壓直流電輸出。
在過去 40 年間，開關電源從 50 Hz 變壓器一路演變成為高頻開關電源，主要得益于半導體開關實現了更快的發展。開關電源從相對較慢的開關晶閘管發展成為雙極型晶體管，前期采用低阻斷電壓，后期則發展為采用高阻斷電壓。這使得切換頻率達到了高至 60kHz 的水平。在 20 世紀 80 年代，場效應晶體管屬于技術先進產品，在市場上售價合理，性價比也較高。這使得進一步提高切換頻率成為可能，一次達到數百 kHz。
當然，不斷增加開關電源中的切換頻率并不能解決問題。由于磁力的物理特性，這會使得變電裝置越來越小，開關電源的設計也會相應地越來越小。一方面，變電裝置需要實現與危險干線電壓的絕緣;另一方面，變電裝置需要調整輸出電壓水平，以適應消費者的需求。但是，除非采用額外的冷卻方法，否則切換頻率越高，開關的損耗也會越大，這一點與采用更小體積設計的目標相悖。為此，我們現在使用的是更為復雜的切換拓撲結構，這樣，在無電壓或無電流狀態下開關元件均可被接通和關斷。即使基于開關技術無法實現這一功能，但目前的二極管和晶體管仍然使用了能夠極速切換的砷化鎵或碳化鎵開關元件。盡管與 MOSFET 技術相比，這些組件仍然非常昂貴，但其價格已呈現緩慢下降的趨勢，因此會越來越適合工業應用。
二、開關電源使用注意事項
1、開關電源的輸入電壓可以是220V或是110V，根據電路設計合理選擇輸入電壓檔位。否則會造成開關電源的損害。
2、注意分辨開關電源輸出電壓接線柱的地線端和零線端。并確保開關電源接地可靠。
3、開關電源的金屬外殼電源外殼一般與地(FG)連接，要可靠接地，以確保安全，不可誤將外殼接在零線上;
4、在安裝開關電源完畢通電試行之前，請再次檢查和校對各接線端子上的連接，確信輸入和輸出，交流和直流，單相和多相，正極和負極，電壓值和電流值等正確無疑，方可通電運行;
5、對于大功率的開關電源，一般均有兩個或兩個以上的“+”輸出端子“-”輸出端子，實際上他們同屬一個輸出電極，只是為了使用戶接線方便，而將多個端子分別在內部并接在一起;
6、為了達到充分散熱的，一般開關電源宜安裝在空氣對流條件較好的位置、或安裝在機箱殼體上通過殼體將熱傳達室外出去;
7、開關電源出廠以前加阻性負載進行測試，若需用在容性或感性為負載時，應事先在訂貨合同中加以說明;
8、對于雙路的開關電源輸出對稱用負載，優先用對稱輸出電源;
9、對開關電源FG為接地的用戶，手摸外殼或輸出有麻電感覺屬正常現象，浮地時FG對大地有110V左右交流電輸出，這是電源內部結構決定的。
10、開關電源在出廠前百 分百加滿負在老化，一般將電源使用率控制在80%以內或更低，可大大提高電源的使用壽命，一般情況電源溫度每提高10℃電容壽命減少一半;
11、開關電源的紋波和噪音是疊加在直流輸出電壓上的交流成份，一般用毫伏峰值表示;
12、對于所有的開關電源，當負載出現突變時，會有一定的響應時間，在這個突變期間，電源輸出電壓在瞬時會有一個短暫的超調過程，然后再回到正常輸出狀態，這就是動態響應。

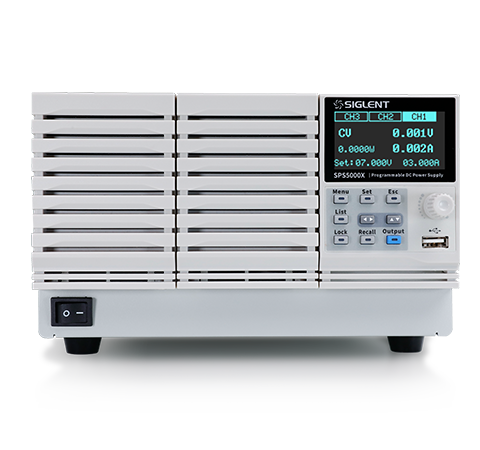

下面樂信智測工程師為大家分享一款功能強大且性價比不錯的鼎陽SPS5000X系列寬范圍可編程直流開關電源。
SPS5000X系列是一款可提供寬范圍單路輸出，多路輸出，限定功率的可編程直流開關電源。該系列包含16種機型，具備40V,50V,80V,160V額定輸出電壓，180W,360W,720W,1080W的蕞大輸出功率。用戶可串聯兩臺或并聯蕞多3臺同型號電源。本系列產品通過組合可以滿足用戶0~320V,0~270A的組合選型，蕞大組合功率可達3240W，滿足不同的應用場景。
SPS5000X系列可編程直流開關電源配備了2.4英寸高亮度OLED顯示屏，擁有友好的人機交互界面和優異的性能指標，設置蕞小分辨率為1mV/1mA。輸出電壓，電流上升速度可調，具有恒壓，恒流兩種輸出模式，也支持List序列編程模式，同時具備過壓，過流，過功率，過溫全方位保護，高精度，低噪聲，可靠性高等特點。標配LAN/USB通訊接口，模擬控制接口，產品可通過Web網頁進行遠程控制。可廣泛應用于多種要求苛刻的測試場所，例如電源行業，實驗室通用測試，LED照明行業，汽車電子等多種領域。
通過以上介紹，您是不是對開關電源有了一定了解呢？如果您對開關電源的選擇和使用有任何疑問，樂信智測工程師可以為您解答疑惑。樂信智測多年來一直專注于通用電子測試測量儀器及相關行業專用測試解決方案的提供。公司配備專業的售前售后技術人員，為客戶提供專業的產品選型，技術支持，現場測試等快捷的一站式本地化服務。可以根據您的需求，幫助您選擇合適的電子測試儀器！樂信智測竭誠為您服務！
