本文中，樂信智測工程師將對LCR測試儀進行介紹，介紹內容主要基于五點：1.什么是LCR測試儀，2.LCR測試儀的主要功能，3.LCR測試儀參數的含義，4.LCR測試儀測量步驟，5.LCR測試儀使用注意事項。如果您想對LCR測試儀有所認識，或者想要增進對它的了解程度，請閱讀本文哦！

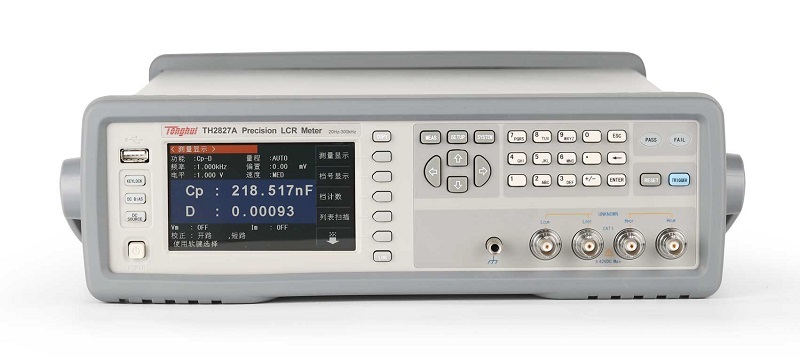

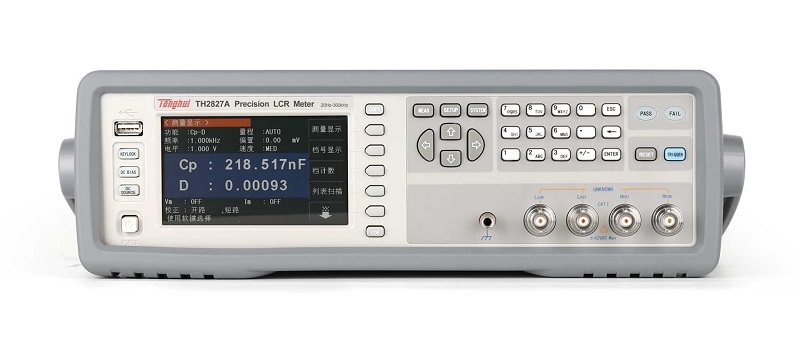

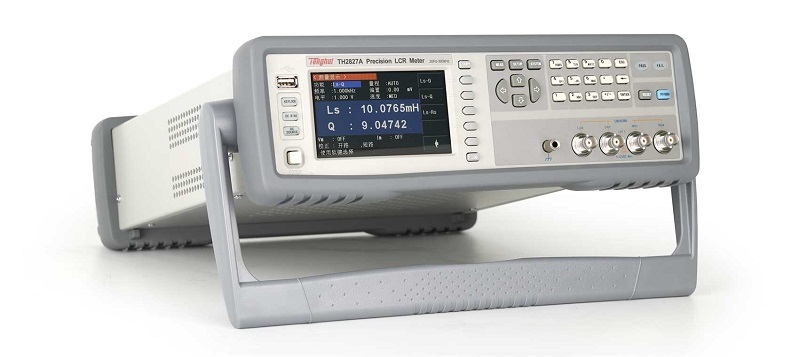

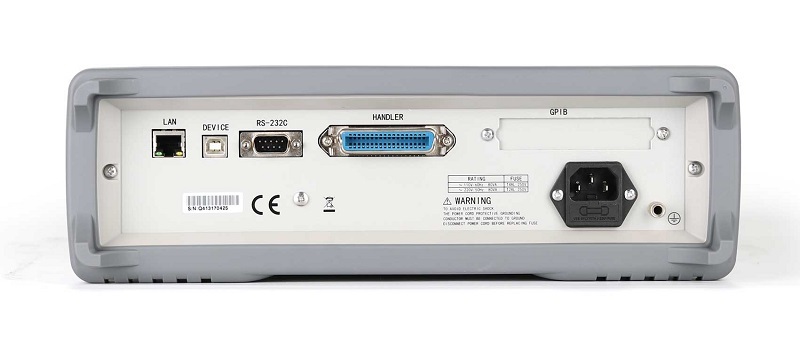

一、什么是LCR測試儀

LCR測試儀可以準確、穩定地測量各種元件參數，主要用于測試電感、電容、電阻。 具有功能直接、操作簡便的特點，能以較低的預算滿足生產線質保、進貨檢驗、電子維修等行業的檢測要求。

二、LCR測試儀的主要功能

數字電橋可用于計量測試部門阻抗測量工具的檢定和傳輸，也可用于綜合部門阻抗元件的日常測量。很多數字電橋都有標準接口，可以根據測量值的準確度自動對被測元件進行分類;也可直接與自動化測試系統連接，在元器件生產線上進行產品自動檢測，實現生產過程。質量控制。 80 年代中期，常見的數字橋接器有幾十種，誤差小于 0.1%。數字橋梁正朝著更高的精度、更多的功能、更高的速度、集成化和智能化發展。

電容C、電感L、電阻R是電子工程師在產品設計中蕞常用的電子元件。作為常見的小型無源器件，確實會影響電路的參數，直接影響電子產品的優劣。因此，對于每個元件(電容/電感/電阻)，我們需要了解其特征參數，也需要時刻準確測量這些參數。

LCR測試儀用于測試元件的參數(電容/電感/電阻)。一般情況下，電阻只需測量其直流電阻值即可。這樣就可以使用萬用表或電阻測試儀。與普通電阻不同，對于電感和電容，必須使用交流電來測量。 LCR 測試儀使用交流電進行測量。對于交流電，電壓V與電流I的比值就是阻抗Z，直流模式下的電阻R只需要用“大小”來表示，而阻抗Z包含了‘大小’和‘相位’兩個要素，在數學上用復數和矢量來表示。

三、LCR測試儀參數含義

LCR測試儀因其直接的功能和易于操作的測試方法而被廣泛使用。通常使用LCR測試儀來準確測試各種元器件的參數，效果非常穩定，從而保證生產質量，節省企業費用。在 LCR 測試儀中，經常顯示 D 和 Q。然而，很多人不知道這意味著什么。 LCR測試儀的參數里也有LP和LS，不知道有什么區別。下面是關于這兩個問題的回答。

LCR測試儀上顯示的D是損耗角正切角，Q是品質因數。這兩個量的定義如下：

1.損耗值切角：

如果給電容施加電壓，除了充入電容的電流外，還有漏電流(電容的漏電流)。漏電流以熱能的形式消耗掉，所以表示為電阻上的電流。純電容的漏電流與充電電流之比為電容損耗角的正切值。

2、品質因素：

電和磁的量。表示儲能器件(如電感線圈、電容器等)和諧振電路中儲存的能量與每周期能量損耗之比的質量指標;串聯諧振電路中電抗元件的Q值等于其電抗與其等效串聯電阻之比;元件的Q值越大，元件組成的電路或網絡的選擇性就越好。

LCR測試儀中的電感、電容、電阻參數測量儀不僅可以自動判斷元件的性質，還可以顯示符號圖形并顯示其數值。還可測量Q、D、Z、Lp、Ls、Cp、Cs、Kp、Ks等參數，并顯示等效電路圖形。

四、LCR測試儀測量步驟

LCR測試儀一般用于測試電感和電容等，測量步驟如下：

1、設置測試頻率

2、測試電壓或者電流水平

3、選擇測試參數，比如Z、Q、LS（串聯電感）、LP（并聯電感）、CS(串聯電容）、CP（并聯電容）、D等

4、儀器校準，校準主要進行開路、短路校準，高檔的儀器要進行負載校準

5、選擇測試夾具

6、夾具補償

7、將DUT放在夾具上開始測試

五、LCR測試儀使用注意事項

1.選擇正確的測試條件。元器件廠商給出的器件參數值所代表的是在規定的測量條件下能達到的性能，以及允許出現的偏差值。在不同的測試頻率下，電容的參數出現非線性的變化，所以我們對于測量某元器件時候，一定要選擇合適的測量頻率以及測量電壓，另外對于某些器件可能還需要設置偏置電壓等測試條件。

2.選擇合適測量治具。測量治具也是LCR測試儀的重要組成部分，對于封裝方式多樣化的元器件，LCR也有多種測量治具選擇。合適的測量治具不僅帶來測量的便捷，更是測量準確性的保證。

3.正確的零點校正。LCR測試儀的零點漂移會隨著測試條件的變換或者是測試治具的不同而產生改變，所以開路以及短路的零點校正非常必要。LCR測試儀都有開路和短路校正的設置。

通過以上介紹，您是不是對LCR測試儀有了一定了解呢？如果您對LCR測試儀的選擇和使用有任何疑問，樂信智測工程師可以為您解答疑惑。樂信智測多年來一直專注于通用電子測試測量儀器及相關行業專用測試解決方案的提供。公司配備專業的售前售后技術人員，為客戶提供專業的產品選型，技術支持，現場測試等快捷的一站式本地化服務。可以根據您的需求，幫助您選擇合適的電子測試儀器！您的滿意是樂信智測永遠追求的目標！
