產品簡介

Chroma 62000D系列可程控雙向直流電源供應器兼具電源及負載特性，雙象限操作，可允許待測物的能量饋入此電源，適用于新能源之儲能系統測試，如光伏/儲能混合式逆變器、電池儲能變流器(PCS)等測試于模擬儲能電池之充電與放電轉換。62000D也適用新能源車應用之雙向車 載充電器(BOBC)、雙向直流轉換器、DC-AC馬 達驅動器等電源管理系統，借以取代電池達到雙 向的電源轉換模擬測試。

傳統直流電源于馬達驅動器測試時，需搭配二極體于輸出防止逆灌，以及需增加電子負載作為馬 達煞車時或下坡運轉時的逆灌電流消耗負載。而62000系列雙向直流電源供應器可作為直流電源輸出，亦可作為直流電子負載操作，具一機雙用，滿足馬達驅動器測試，節省體積空間及簡易配置，更能將逆灌能量回饋至電網，達到節能效益，同時針對跨象限的瞬時響應能力，62000D 擁有高速的瞬時響應時間小于1.5ms (-90% to +90%)。

62000D系列雙向直流電源包含9個不同的機型，3U高度內含18kW為高功率密度設計，單機輸出功率范圍從6kW到18kW，輸出電流范圍可達±540A，電壓范圍至1800V。62000D可由主從控制簡易均流并聯10臺儀器，達180kW供大功率應用。

62000D系列雙向直流電源具有100步驟可編程設定，使用者可透過List Mode自定義編輯所需輸出波形，且62000D系列并具有高斜率控制， 可滿足許多測試需求，例如部分新能源汽車零部件測試法規LV123、LV148等測項所需，搭配 Chroma Softpanel軟件接口，用戶更可一鍵操作輸出測試。

62000D系列雙向直流電源為通用電壓200~480Vac輸入，具主動式PFC低電流諧波饋 網，尤其在高功率測試環境下明顯節省用電成本及電力系統配置、降低測試環境溫度，適用于全 球各地區電力系統，并可選擇多種控制方式，支持數字USB/LAN/CAN/GPIB通訊接口及模擬 APG接口。

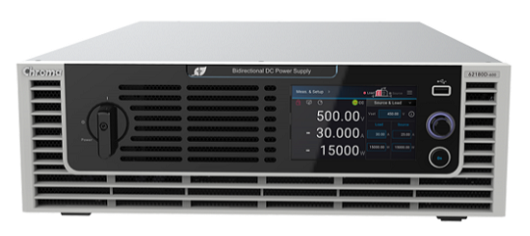

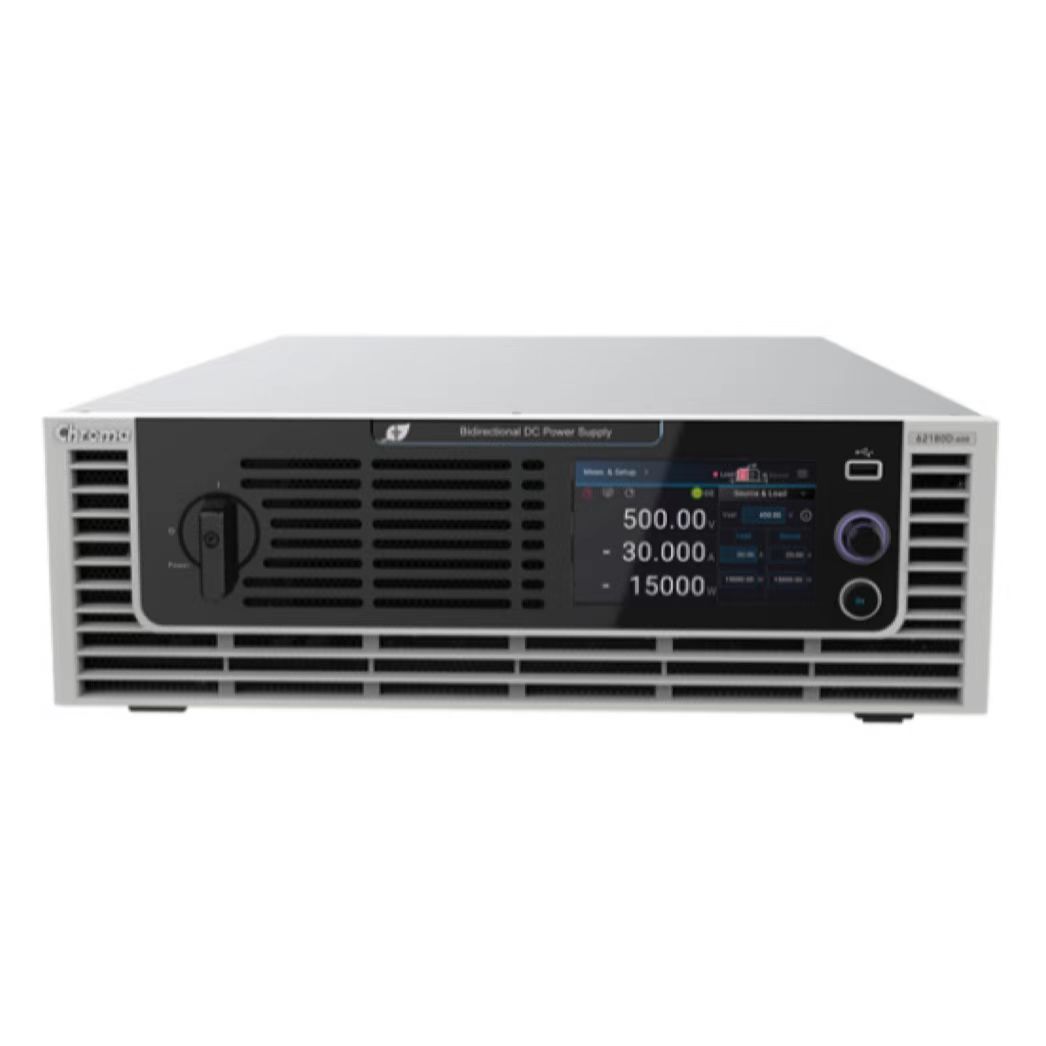

產品圖片

產品特點

■電壓輸出范圍: 0~100V/600V/1200V/1800V

■ 電流輸出范圍: 0~540A

■ 功率輸出范圍: 6kW /12kW / 18kW

■ 雙象限操作于電源及負載， 二合一的雙向直流電源供應器

■ 3U/18kW高功率密度

■ 簡易主/從并聯&串聯*1操作可達540kW

■ 定功率操作下允許多種電壓和電流組合輸出

■ 可自動程序電壓/電流步驟輸出功能

■ 電壓及電流斜率控制

■ 快速瞬時反應時間

應用范圍

■充放電測試及長時間壽命測試，如雙向車載 充電器、DC-DC轉換器、儲能PCS等

■ 馬達驅動器DC-AC供電及能量回饋測試

■ 符合LV123/LV148法規之車用部件電器 預先測試

■ 應用于微網實驗室之電池模擬電源

■ 高壓1500V組串式逆變器測試

產品觸控界面

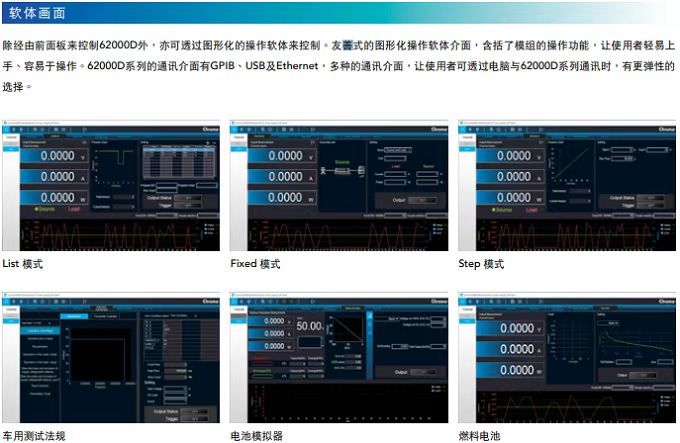

軟件畫面

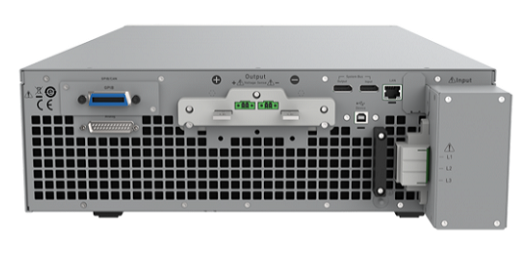

面板說明
