電壓：120V/500V/800V/1000V/1200V
功率：0~72KW

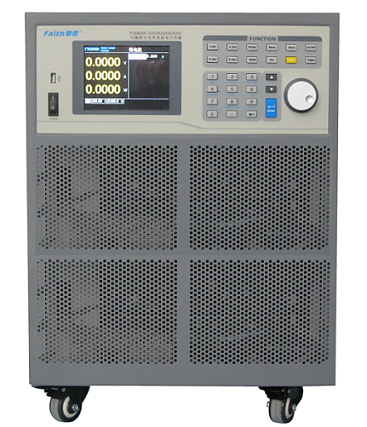

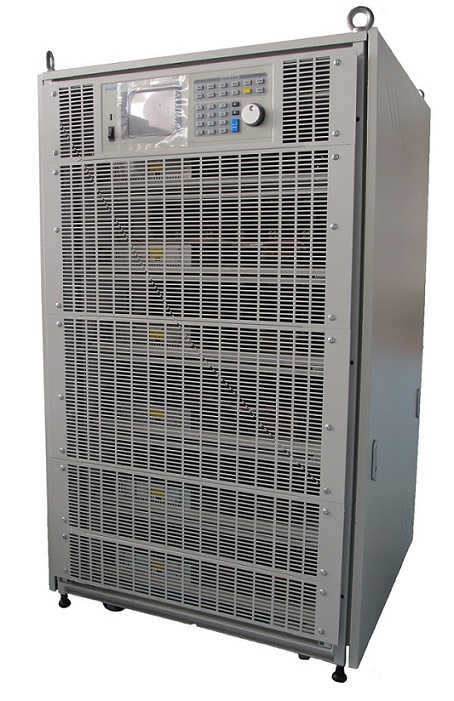

FT6800是一款精心設計， 歷經錘煉的超級明星產品， 產品系列2009年面世，是當時市場上最早的超大功率電子負載，目前產品已經經歷了20多次重大升級改版改款， 是市場上廣泛使用的主流大功率電子負載產品。 FT6800眾多的市場存量， 使其歷經了眾多的沉淀和完善。其所有功率單元都采用閉環控制設計，具有超強的抗自激能力，最大程度的適應各類電源。其所有功率單元都有快速熔斷保護設計，最大程度保證功率單元燒毀時，整機的持續工作能力。所有功率單元都留有75%的冗余。所有這些超級的穩定性、可靠性、實用性設計、使其在業內聲名顯赫。

負載特點

級聯功能：多個負載間以主從模式級聯操作。FT6800系列負載單臺功率2.6kW-72kW。最高電壓1200V并支持4臺負載主從同步并聯，以擴大功率；
0.05%精確度，0.1mA/0.1mV分辨率，20kHz動態頻控制；
快速調用、OCP/OVP測試、自動測試功能，操作方便靈活；
模擬工況：復現實際負載波形，實驗室重現實際帶載；
動力電池和超級電容測試功能的一鍵測試；
針對燃料電池測試的專用版本（選）；
完善的對內保護（保護負載）和對外保護（保護被測設備）；
模擬控制及模擬輸出：用0~10V控制負載工作，把工作狀態轉換成0~10V；
標配GPIB/RS232/USB/LAN豐富通訊接口；
標配SCPI與ModBus-RTU兩種協議；
中文簡體，繁體，英文的操作界面和軟件界面。

應用

FT6800系列負載主要應用于：動力電池、BMS與電池保護板、充電樁、充電樁模塊、車載充電機、大功率開關電源、通訊電源、電力電源、機車電源、超級電容、電流器件（繼電器、保險絲、連接器）等的測試。近年特別又成為充電樁、充電機、動力電池，包括燃料電池等領域的標桿測試產品。

低電壓特性與可操作范圍
FT6800系列負載在操作范圍內的滿載情況下的低電壓操作設計， 適合用于測試DC/DC轉換器、燃料電池及其他低電壓-高電流的設備。

級聯
FT6800系列負載的級聯功能，實現多臺負載的并聯使用，擴大負載的功率范圍。從機自動復制主機的帶載參數，從而達到自動均載。

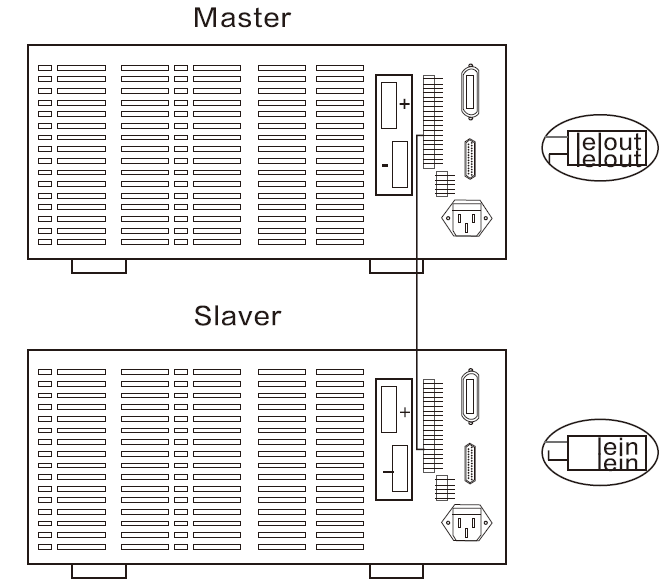

使用者不必購買更大功率的負載而實現測試， 降低測試成本。級聯方式如圖所示。

過載保護點測試
FT6800系列負載本身提供了OCP測試，自動尋找過流保護點并記錄IMAX，PMAX使用動態的脈沖模式測試保護點的保護時間，分辨率1uS。配合軟件進行OCP/OVP/OPP測試，獲取V/I曲線。并且可以測試保護點的穩定性。

電池測試

*電池內阻測試
*電池容量測試

電池內阻和容量是評價電池參數的重要指標。為了方便測試，
FT6800系列負載提供了電池測試功能，包括：電池內阻測試與電池容量測試。

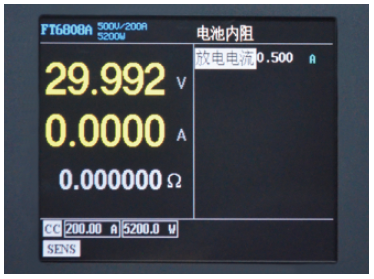

電池內阻測試-電池內阻分為充電內阻與放電內阻。
FT6800系列負載通過直流放電法（DCR)來進行電池內阻測試。

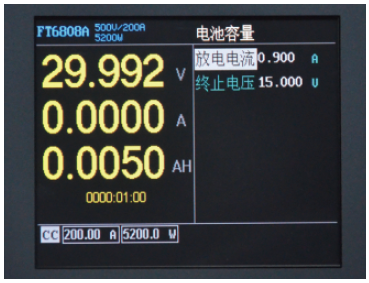

電池容量測試-電池容量分為充電電量與放電容量。
FT6800系列負載通過直流放電法（DCR)來進行電池容量測試。

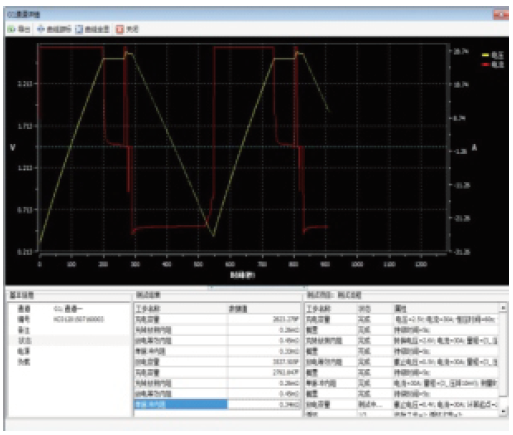

超級電容測試
超級電容內阻和容量是評價電容參數的重要指標，為了方便超級電容測試，費思FT6800系列負載提供了超級電容測試功能。本功能可同時測試超級電容的內阻和容量,設定超級電容的放電電流、放電終止點、容量計算起止點即可測試。

太陽能測試

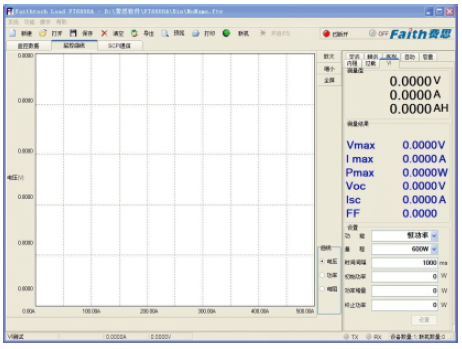

FT6800系列負載配合功能性軟件可以一鍵完成太陽能的標準6參數測試：Voc，Isc，Pmax，Imax，Vmax，FF。

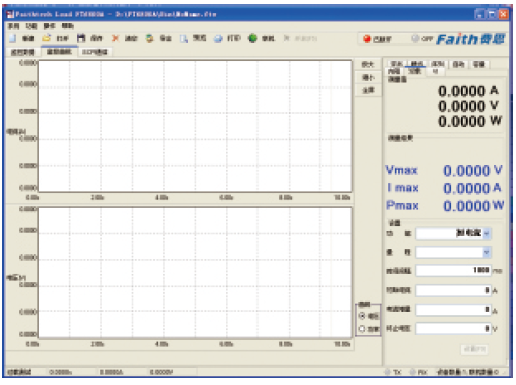

過載保護點測試：
FT6800系列負載提供了OCP測試，自動尋找過流保護點并記錄IMAX，PMAX使用動態的脈沖模式測試保護點的保護時間，分辨率1uS。配合軟件進行OCP/OVP/OPP測試和V/I曲線，并且可以測試保護點的穩定性。

強制放電測試功能

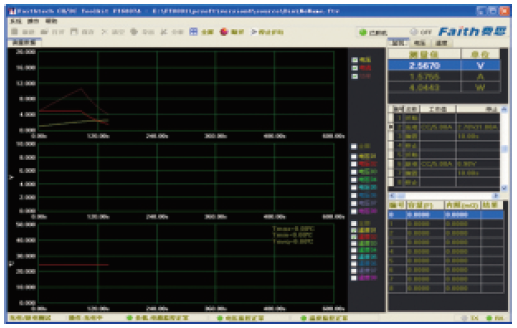

強制放電測試是國家對動力電池測試的新要求， 上位機軟件配合動力電池PACK測試系統，實現滿足國標標準的相關測試項目，在測試總體的電壓、電流、內阻、容量、溫度等同時監控到被測中的每一節的電壓、電流、溫度變化。

定態模式應用
恒電流模式：電源負載跳變測試；電池充放電及壽命測試；燃料電池測試；直流電機帶載電路測試；
恒電壓模式：手機充電器測試；Fold Back電源的電流限制測試；燃料電池測試；電流源測試；
恒電阻模式：通信電源的緩開機測試；LED驅動器測試；汽車溫度控制器的帶載電路測試；
恒功率模式：恒功率電源測試；電池容量及電池壽命測試。

保護功能
FT6800系列負載提供了過電壓（OV）、過電流（OC）、過功率（OP）、過溫度（OT）、電壓反相（rEV）、保護電壓（LV）、缺電壓（Von、Voff）等全方位的保護功能。另外，用戶可以根據需要設置合適的可編程電流與功率限制值；被測設備輸出電壓上升或下降速度慢時，可開啟Von、Voff功能；全方位保護功能，確保了產品的可靠性。

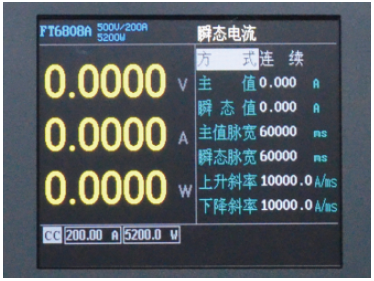

動態（瞬態）功能
動態功能是指電子負載在同一功能下不同值之間切換。FT6800系列負載動態測試功能提供了連續、翻轉和脈沖三種模式，動態頻率最高可達20kHz，且可設置切換率，其中電流最大斜率可達60A/us。此功能常用來測試電源的動態特性、電池保護板的保護特性、電池脈沖充電等。

短路功能
延遲和切換
延遲：短路鍵按多長時間就短路多長時間，松開就不短路。適合調試或者研發使用，不會因為忘記恢復等等導致的誤操作而燒被測設備。

切換：適合穩定性或者長時間短路測試。按短路鍵，負載就一直短路，等待再按一次，才停止短路。

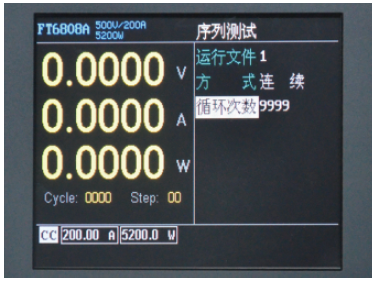

序列功能

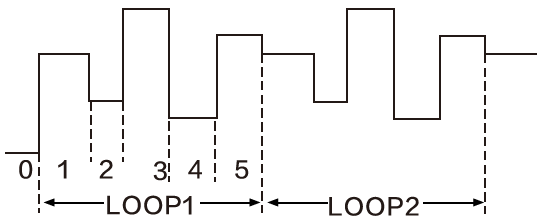

用戶可以自行編輯一個負載的測試序列， 以模擬負載輸入端的各種變化。序列測試CC、CV、CP及CR四種模式。電子負載最多可以存儲20個序列文件，每個文件最多可執行50步，單步最長時間可設置為90000s，適合長時間帶載測試。同時，用戶還可以設置序列的循環次數與切換方式。

燃料電池測試功能
負載要求在0.7V時電流控制能夠達到1000A以上；
負載的內阻值，電流帶載范圍要廣，短路內阻低；
負載電流控制值精確，負載具有sence功能，補償線損；
負載程控速度要快，定態控制性能好；
要求系統有通訊控制功能，各種IO模擬量控制；
同時監控多種設備；
能夠進行放電過程中的內阻及內阻變化曲線，U/I變化曲線。

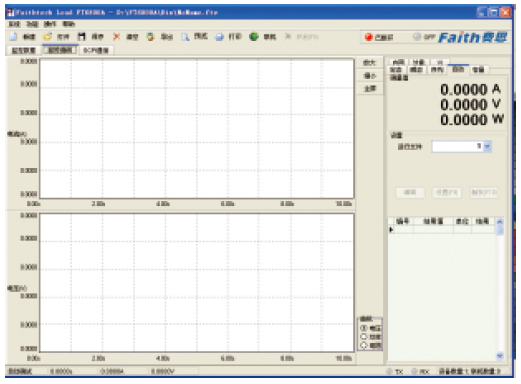

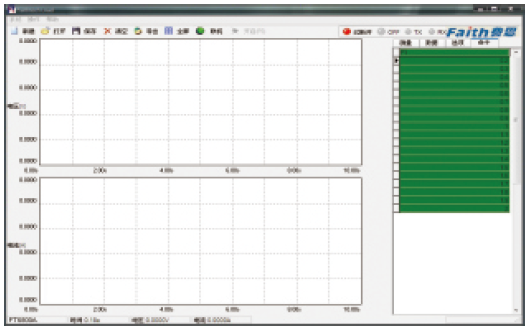

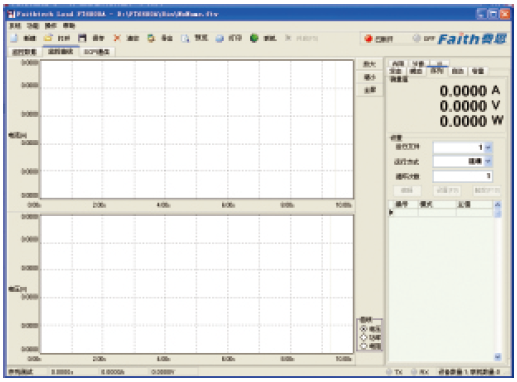

電腦圖形化操作軟件FaithLoad

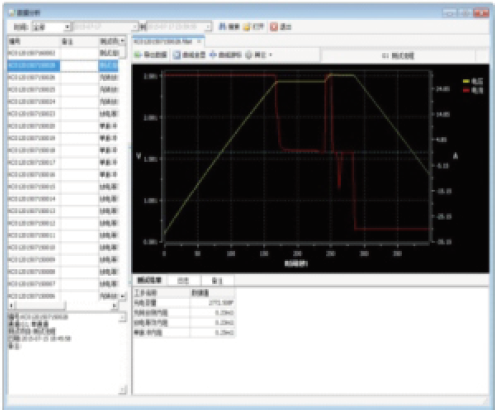

費思提供了一款具有虛擬儀器功能的功能性軟件測試數據可以打印報告、生成圖像、導出報表及保存數據軟件以圖像和數據共同顯示的方式，更直觀和便于對比。
顯示方式：全部顯示（多次測試或者長時間顯示），示波器模式（單次測試 圖像及參數）； 序列測試：提供一個長達50步的序列測試功能；
自動測試：完成電源的自動品質判定；
基本測試：功能性測試、動態測試、老化及加速老化、帶載能力測試；
過載測試：完成電源的極限測試，并且生成圖像，OCP、 OVP、 OPP測試； SCPI通訊：支持客戶自己編輯功能和通訊調試；
電池模擬測試：模擬電池的充放電測試。

訂購信息
FT68001A：FT6800用電腦圖形化操作軟件FaithLoad；
MD220-100：交流負載整流器選件，80-260Vac/100A，單相輸入；
MD380-200 ：交流負載整流器選件，190-450Vac/200A，三相輸入；
MD220-50: 交流負載整流器選件，80-260Vac/50A，單相輸入；
MD380-100: 交流負載整流器選件，190-450Vac/100A，三相輸入；
